Сборник простых приемов в схемотехнике
Примеры приводятся с текстовыми файлами, которые можно загрузить в данный симулятор.

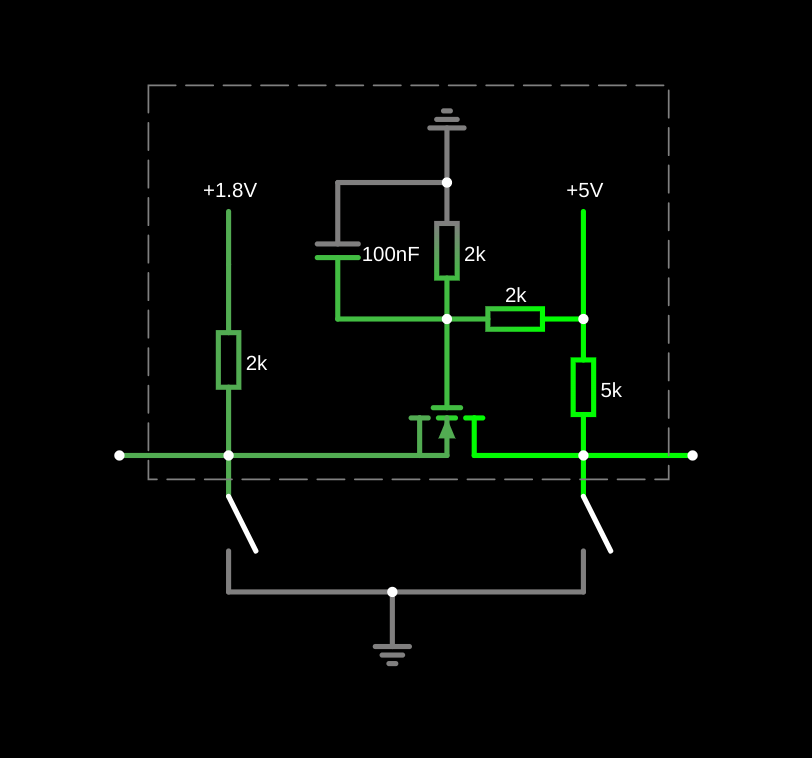

LevelShifter с питанием от высокой стороны.

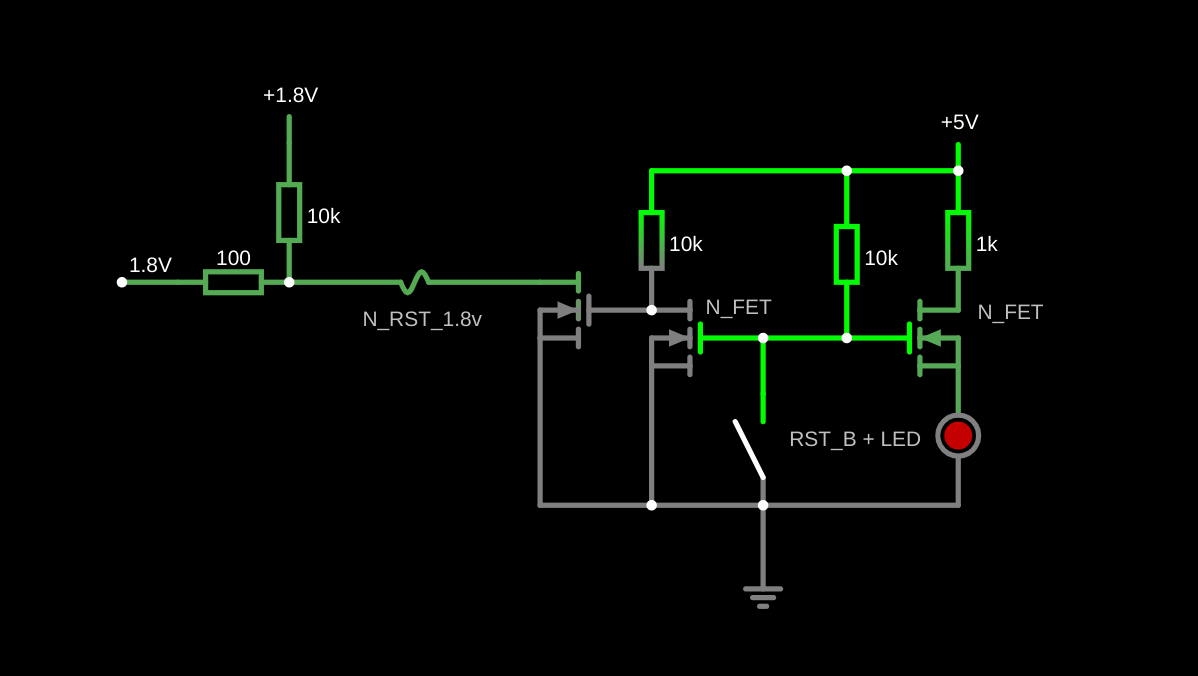

Кнопка RESET для сброса низкого логического уровня, с индикационной отдачей о сбросе.

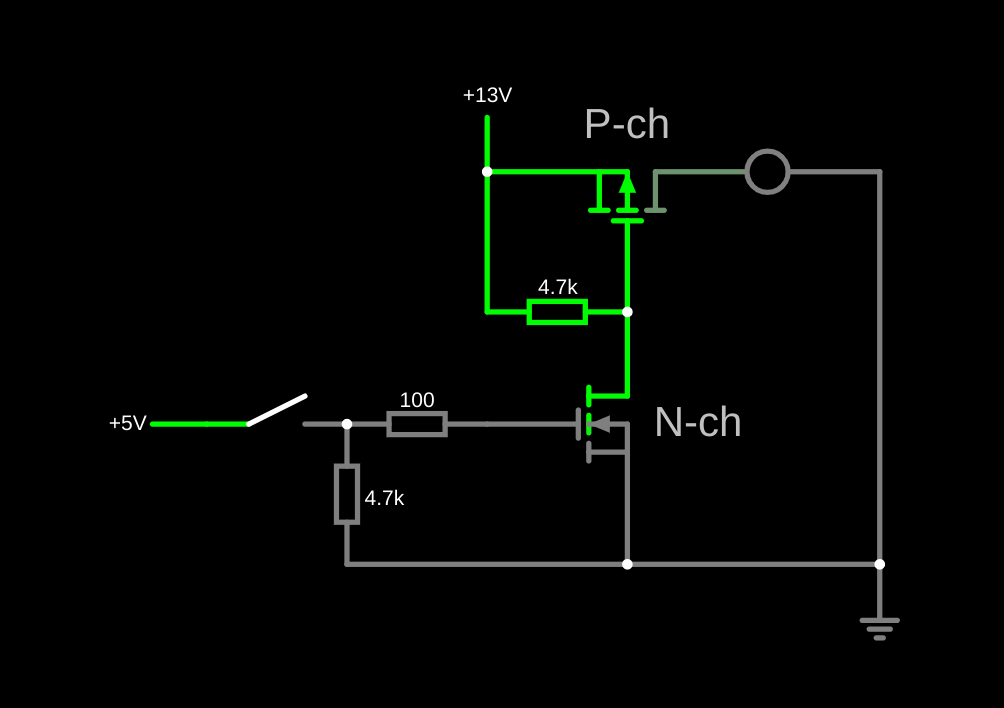

Управление нагрузкой логическим уровнем через P-mosfet

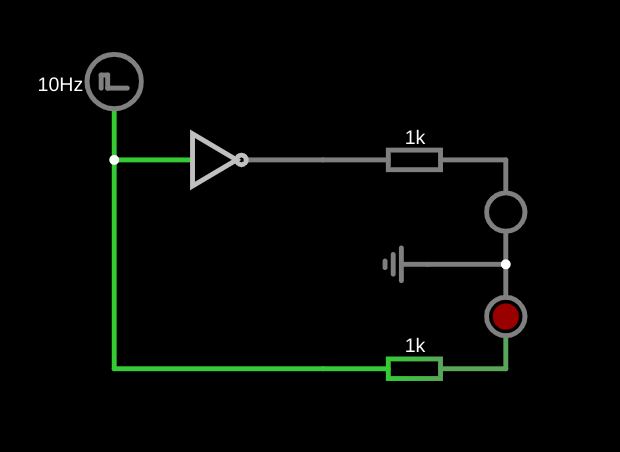

Включение двухцветного светодиода с динамическим переключением через инвертор

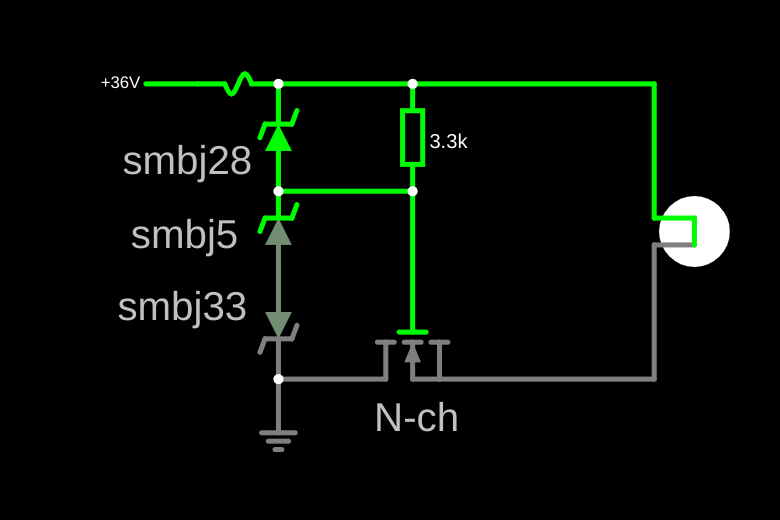

Защита от переполюсовки и перенапряжения и статики на TVS и N-канальном полевом транзисторе
пример для рабочего диапазона до 36в

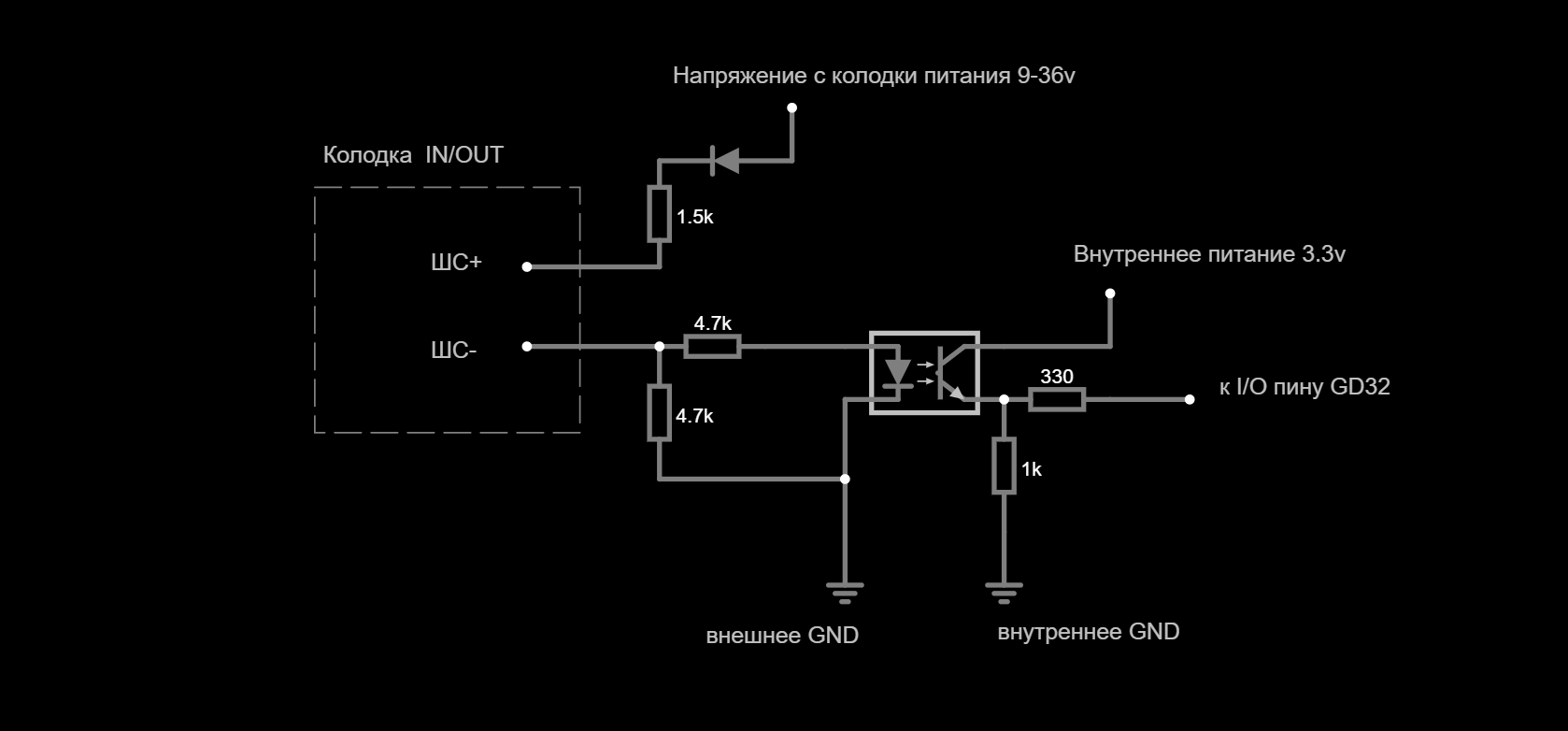

Пример простого изолированного шлейфа сигнализации, без контроля целостности линии
(Без файла)
